關于SPUTTER系列

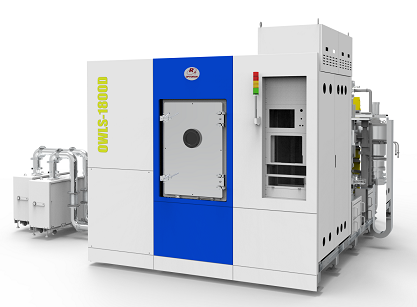

OWLS-1800是專用于“半導體光學器件”的金屬模式濺射系統,適用于12英寸的晶圓。該濺射系統可以擴展應用范圍(同時雙倍尺寸鍍膜,低溫鍍膜等)
- 特征
- 適用于多種晶圓尺寸(12“,10”,8“,6”和4“)
- 真空晶圓搬運機械手快速清潔的轉移系統
- 3個雙旋轉圓柱陰極
- 高反應性等離子體源實現低吸收膜
- 其他模塊,例如光學厚度監控儀(可選)
- 適用于EFEM并符合SEMI標準
- 規格
- 真空腔體 裝片室:寬820mm×高1455 mm×深740 mm運送室:寬1070×高480×深1070mm工藝室:寬2540×高745×深2285mm
- 基板夾具 10片(最大12英寸)
- 基板旋轉滾筒系統 直徑1800 mm×高48 mm, 滾筒式, 10 rpm-100 rpm(可調)
- 反應源 ICP(電感耦合等離子體)
- 濺射源 雙旋轉陰極(可選平面靶材)
- 真空系統 粗抽泵,分子泵,冷阱
- 性能
- 極限壓力 裝片室:10Pa工藝室:≤5.0 × 10-4?Pa
- 抽氣速率 裝片室,運送室:5分鐘 (從大氣到 10Pa)工藝室:≤40分鐘(從大氣到5.0×10-3??Pa)
- 工作條件
- 設備尺寸 6500 mm (寬) × 6000 mm (深)×3400 mm (高)
- 電源 3相+G, 380V±5%、125kVA、50/60Hz
- 水流量 ≥195升/分鐘
- 空氣壓力 0.5 MPa - 0.7 MPa
- 總重量 約13500 kg
